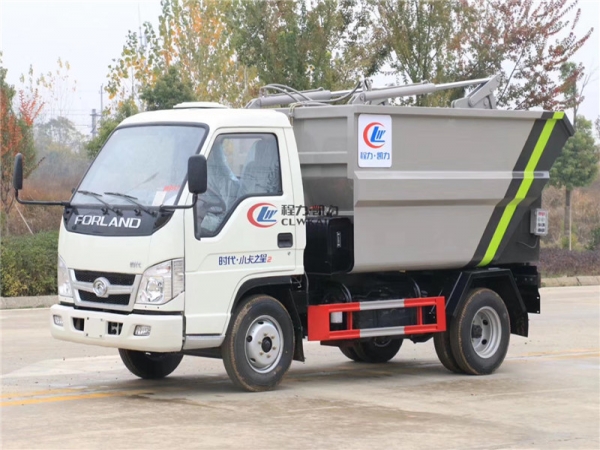

該車型是我公司根據環衛市場需求開發的一種新型垃圾車，選用東風公司生產的二類汽車底盤。由垃圾箱、翻桶機構、舉升機構、刮板及滑板壓縮機構、液壓系統和電氣系統等部件組成。具有外形美觀、駕駛舒適、操縱方便、機動靈活、可靠性高、運營成本低、上料效率高等特點。適用于城市、鄉鎮的垃圾收集轉運，箱體采用船型斗結構，徹底解決了垃圾運輸過程中的污水滴漏等問題。

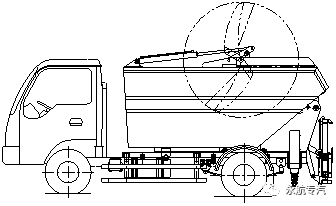

步驟1：收集垃圾

步驟2：壓縮垃圾

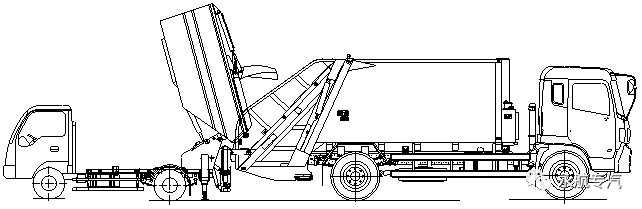

步驟3：與大中型垃圾壓縮車對接傾翻卸料

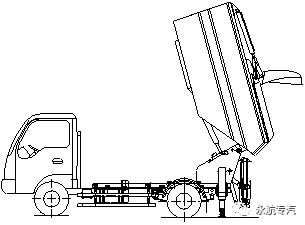

步驟4：垃圾站傾翻卸料

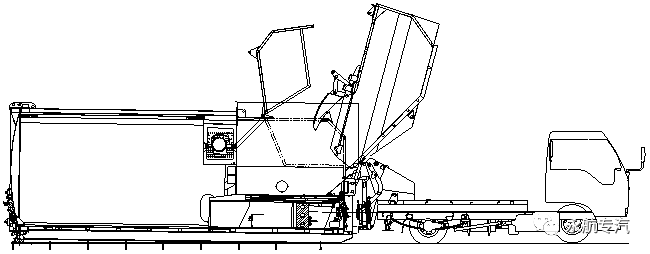

步驟5：與大中型整體站對接傾翻卸料

二、主要性能及特點

1、密封環保性：采用獨特的高位傾翻的全封閉垃圾箱結構，杜絕了垃圾和污水沿途灑漏的現象，避免了運輸過程中的二次污染。

2、高效性：采用結構簡單，性能可靠的后翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便，翻桶架和投料口的優化設計避免了上料時的垃圾灑漏。

3、壓縮裝置：采用滑板及刮板壓縮裝置，通過滑板及刮板對垃圾進行壓縮，極大的提高垃圾裝載量，降低運營成本。

4、中轉運輸：采用高位傾翻卸料方式，卸料便捷，可與大中型后裝式壓縮垃圾車、移動壓縮站對接，減少垃圾車收集垃圾的時間，提高垃圾車的作業效率。

5、裝載量多：垃圾箱容積大，裝載量多，能滿足大部分客戶要求。

6、安全性：車輛尾部安裝有液壓支撐裝置，避免了車輛在高位傾翻卸料時車輛翹頭傾翻等不安全事故發生。

7、液壓系統：機構動作采用電控多路閥控制，操作簡單，工作可靠。

8、電控系統：電控系統采用CAN總線控制,采用專用控制器、硅膠面板及可靠性的電氣元件，上料機構和壓填裝置具有自動循環功能，上料機構與卸料機構及壓縮機構采用互鎖保護邏輯控制，并可選裝遙控控制，整車操作更方便快捷，性能更穩定。

9、垃圾箱及副車架等主要零部件采用合金高強鋼制作，自重輕，強度高。

10、液壓系統采用名牌液壓元件，操縱輕便，工作可靠。

三、工作過程

垃圾車工作過程見下圖：

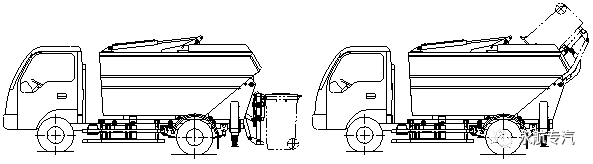

步驟1：垃圾上料。垃圾車打開滑板及刮板，提桶傾倒桶裝垃圾。

步驟2：啟動滑板及刮板。將松散垃圾擠壓至垃圾箱的前部，滑板及刮板復位后轉運。

步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

3.1到達垃圾站，伸出支腿，傾翻垃圾箱，打開滑板及刮板，傾倒垃圾。

3.2與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開滑板及刮板，傾倒垃圾。

3.3與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開滑板及刮板，傾倒垃圾。
