神马久久久久久久久I精品亚洲国产成av人片传媒I国产精品污视频I国产又粗又长又大I国产精品久久久久久久久久免费I午夜人人I看成人片I黑人与日本少妇I日韩尤物在线Iwww啪I国精产品一区二区三区有限公司I欧美成人aaa片一区国产精品I高清毛片aaaaaaaaa片I久久国产一二三I国产伦精品一区二区三区视频无I久久男女视频I嫩草视频在线观看免费I久久久精品久久久I日产精品一区I麻豆专区一区二区三区四区五区I丝袜av网站I国产青青草视频I九九热免费观看I岛国精品在线I什么网站可以看毛片

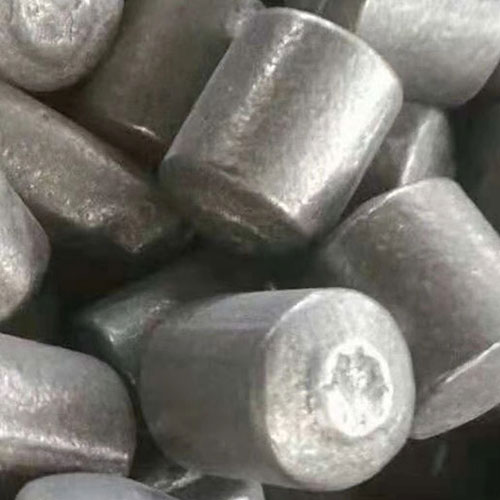

　　低鉻鍛造工藝改進與產品性能提升需聚焦化學成分優化、熔煉工藝控制及熱處理技術創新三大核心環節�；瘜W成分方面，需嚴格控制碳當量在3.2%-3.8%區間，通過添加0.1%-0.3%的鉬、鎳等合金元素細化晶粒并增強韌性。例如，某鑄造企業通過調整成分，使鑄件抗拉強度提升15%，斷裂韌性提高20%。

　　熔煉工藝改進中，爐料預處理是關鍵。采用120℃烘干2小時的預處理工藝，可降低鐵液氫含量30%以上。熔煉時采用惰性氣體保護技術，結合爐蓋密封措施，使鐵液吸氣量減少40%。澆注系統設計需采用階梯式布局，配合過濾網與緩沖裝置，減少鐵液紊流，使氣孔率從2.5%降至0.8%以下。

　　熱處理工藝創新方面，等溫淬火技術可顯著提升性能。將鑄件加熱至900-920℃保溫后，淬入250-300℃鹽浴等溫處理，獲得貝氏體+少量屈氏體組織，硬度達HRC55-58，沖擊韌性提升3倍。某農機配件廠應用該工藝后，產品使用壽命延長2.8倍，斷裂失效率降低至0.5%以下。

　　工藝參數優化需結合數值模擬技術。通過ProCAST軟件模擬凝固過程，精準控制冒口尺寸與位置，使縮松缺陷面積減少65%。實際生產中，采用發熱冒口替代傳統砂型冒口，工藝出品率提高12%，單位能耗降低18%。這些改進使低鉻鍛造產品綜合性能達到國際先進水平，在礦山機械、水泥裝備等領域實現進口替代。
