神马久久久久久久久I精品亚洲国产成av人片传媒I国产精品污视频I国产又粗又长又大I国产精品久久久久久久久久免费I午夜人人I看成人片I黑人与日本少妇I日韩尤物在线Iwww啪I国精产品一区二区三区有限公司I欧美成人aaa片一区国产精品I高清毛片aaaaaaaaa片I久久国产一二三I国产伦精品一区二区三区视频无I久久男女视频I嫩草视频在线观看免费I久久久精品久久久I日产精品一区I麻豆专区一区二区三区四区五区I丝袜av网站I国产青青草视频I九九热免费观看I岛国精品在线I什么网站可以看毛片

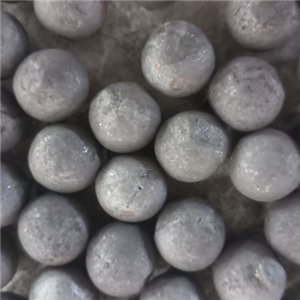

　　高鉻球在石英砂超細粉磨中展現出顯著的耐磨優勢，其核心特性源于材料成分與熱處理工藝的優化。高鉻球以高鉻合金鑄鐵為主要材質，鉻含量通常超過10%，部分產品可達30%以上，通過中頻電爐熔煉廢鋼與鉻合金材料，經微合金化處理及金屬模或砂模澆鑄成型，再經高溫淬火和回火工藝形成馬氏體基體結構，表面硬度可達HRC58-67，沖擊值ak≥3.0J/cm2，遠高于普通鋼球。

　　在石英砂超細粉磨的嚴苛工況下，高鉻球的耐磨性主要體現在兩方面：一是其基體組織中彌散分布的(Cr,C)?C?型碳化物，該結構在干磨條件下可有效抵抗石英砂的顯微切削作用，減少材料剝落;二是高硬度基體使鋼球在沖擊載荷下保持形態穩定性，降低塑性變形導致的二次磨損風險。實際應用數據顯示，在研磨325目石英砂時，Φ50mm高鉻鋼球的單耗僅為90-120g/噸，較中碳鋼球降低40%以上。

　　值得注意的是，高鉻球在濕磨環境中需關注腐蝕磨損問題。石英砂粉磨過程中，磨內介質可能含水分或化學添加劑，高鉻球表面共晶碳化物與基體相界處易形成微電池，導致局部腐蝕加速。但通過優化碳化物分布及油淬工藝，可顯著提升其耐蝕性。例如，經特殊鈍化處理的高鉻鋼球，在電子級硅微粉生產中金屬溶出量可控制在5ppm以下，滿足高純度要求。
