色婷婷成人做爰A片免费看网站I中文字幕久久人妻无码精品蜜桃I亚洲日韩在线视频I国产绿帽刺激高潮对白I欧美三日本三级少妇99金莲网I淫色综合网I无码人妻丰满熟妇精品区I亚洲色图19pI国产99久久久欧美黑人I人人操人人妻I玖草视频在线观看I人人妻人人超I麻豆传媒在线播放I欧美精品69一区二区三区I精品 区二区三区在淋观看I亚洲天堂日本I亚洲国产91I白嫩人妻ThePorn

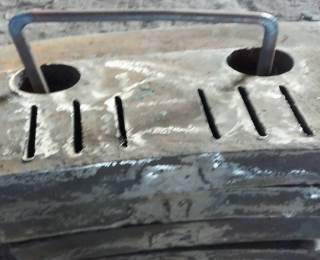

　　球磨機襯板在相關行業是非常重要的。目前，這類制造工具大多采用傳統的高錳鋼制造，磨損率高，每年消耗鋼材中的磨料數十萬噸。雖然進口球磨機襯板耐磨，但不能用于進口襯板，需要進行長期維護。

　　回火后，耐磨鋼的金屬組織為馬氏體和球化夾雜物，力學性能為HRC51-57，沖擊韌性為AK≥21.6J/cm2，抗拉強度ob≥1373N/mm2，是一種高硬度、高韌性、高耐磨的新型實用鋼。

　　鉻能顯著提高鋼的淬透性，固溶強化基體，提高鋼的硬度和耐磨性。當鉻含量小于1.5%時，馬氏體鋼的磨損有減小的趨勢，當鉻含量大于2.5%時，殘余奧氏體增加，磨損減小，確定為1.80-2.20%。

　　耐磨鋼的化學成分設計是在鐵碳合金中加入硅、鉻、錳、鉬等合金，并加入適量稀土元素鈰作變質劑。為了提高鋼、鋼和合金的耐磨性和抗沖擊性，各種元素的作用如下，碳是影響鋼性能的主要元素。在一定的含碳量范圍內，含碳量提高了鋼的強度、硬度和耐磨性，球磨機襯板磨損降低，確定碳含量降低為0.38-0.48%。
